바코드기술

GS1 바코드(KAN바코드)

1D 2D 바코드 RFID PDA S/W 오토라벨러 비전 센서 마킹기 라벨 리본

GS1 바코드, GTIN 바코드:Global Trade Item Number (국제거래단품식별코드) GS1-13 코드는
    13자리의 숫자로 구성된 코드로 전 세계에서 사용되고 있는 국제표준코드입니다.

GTIN : Global Trade Item Number (국제거래단품식별코드) 거래단품란 공급체인 상에서 가격이 매겨지거나 주문 단위가 되는 상품을 말하며, 소비자에게 판매되는 모든 낱개 상품 뿐 아니라 묶음 상품, 기업 간 주문 단위로 이용되는 골판지상자 단위도 거래단품의 범주에 포함합니다.


GTIN 종류는 GS1-8 (8자리),GS1-13 (13자리),GS1-14 (14자리)있으며,전산 처리할 경우에는 모두 14자리로 입력 하므로 각 코드의 앞에 ‘0’을 채워 14자리로 만든후 데이터베이스에 입력한다.


GS1 바코드 적용 절차 : 1 단계 : 업체코드 신청, 2 단계 : 상품코드 설정, 3 단계 : 바코드 인쇄방법 결정,

4 단계:바코드 판독환경 고려, 5 단계:바코드 종류 결정, 6단계:바코드 크기 설정, 7 단계:바코드넘버부여,

8 단계 : 바코드 색상 선택,9 단계 : 바코드 부착위치 결정,10 단계 : 바코드 품질관리 계획 수립한다.


** GS1-128 바코드

- GS1-8, GS1-13, GS1-14는 단품 또는 박스단위에 인쇄되는 무의미성, 범용성, 식별코드임

- 물류단위에 다양한 정보를 표준화하고자 함

- 물류단위(박스, 팔렛트, 콘테이너 등)에 다양한 정보를 표시하고자 하였으며, 기업간, 산업간에 상호호환이 가능한 표준정보를 담을 수 있는 코드에 대한 욕구가 발생함. 이에 따라 EAN Int'l과 UCC(Uniform Code Council), AIM(Automatic Identification Manufacture)에 설계합니다.


KAN코드(Korean Article Number)이란:한국바코드 국가표준코드로 제조,물류,유통에 사용

한국에서 주로 사용하는 한국 바코드 표준코드는 KAN 이며 백화점,수퍼마켓, 편의점 등 유통업체에서 최종소비자에게 판매되는 상품에 사용하는 코드로써, 상품제조단계에서 제조업체가 상품포장에 직접 인쇄하는 것으로 KAN코드에는 표준형A. 표준형B(KAN-13)와 단축형(KAN-8)의 두종류가 있습니다.

EAN-13 코드와 동일한 국내 유통 바코드인 KAN-13, 13자리 바코드로써 유통업체에서 가장 보편적으로 사용하고 있으며,EAN-8 코드는 국내유통 바코드로 KAN-8 단축형 코드로 사용합니다. 또한 UPC-A, UPC-E, CODE128, EAN128 코드 는 국내제조업체가 해외 수출시에 쓰이는 바코드 종류입니다

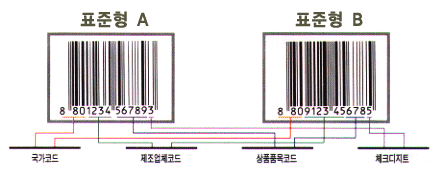

KAN-13 (표준형A와 표준형B)

표준형A는 의류 등 다품목 취급업체에 부여하는 코드로서 본 센터에서 심사후 부여하며, 표준형B는 식품, 화장품, 잡화 등 소스마킹을 필요로 하는 업체에 부여하는 코드입니다.

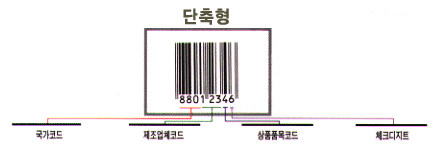

KAN-8 (단축형)

인쇄면적이 극히 좁은 포장지에 제한적으로 사용되며, 표준형을 등록한 업체만이 등록하여 사용하실 수 있습니다.

국가식별코드 국제표준코드관리기관(EAN International)에서 우리나라에 부여한 코드
제조업체코드 한국유통정보센터가 국내 제조업체 및 판매업체에 부여하는 코드
상품품목코드 제조업체코드를 부여받은 업체가 자사의 개별상품에 부여하는 코드
체크 디지트 바코드의 판독오류를 검증하기 위한 코드

체크디지트(Check Digit)의 계산

KAN 코드에서 사용되는 체크디지트는 한국공업규격(KS)에 정해진 방법(modulus 10방식)에 의해 다음과 같은

단계를 밟아 계산되며, 표준형이나 단축형에 관계없이 계산법은 동일합니다.

1단계 체크디지트를 포함하여 우측에서 좌측으로 일련번호를 부여합니다.
즉, KAN-13의 국가식별코드 첫 자리는 13번째, KAN-8의 국가식별코드는 8번째가 됩니다.
2단계 짝수번째에 있는 숫자를 모두 더합니다.
3단계 2단계의 결과치에 3을 곱합니다.
4단계 나머지 숫자(체크디지트를 제외한 홀수번째의 숫자)를 전부 더합니다
5단계 3단계의 결과와 4단계의 결과를 더합니다.
6단계 5단계의 결과에 10의 배수가 되도록 더해진 최소수치('0'이상의 양수)가 체크디지트입니다.
여기서, 5단계의 결과가 10의 배수인 경우 체크디지트는 '0' 이 됩니다.

예를 들어, 880 1234, 56789 C/D에 대한 체트디지트의 계산은 다음과 같습니다.

8 8 0 1 2 3 4 5 6 7 8 9 C/D
1단계 13 12 11 10 9 8 7 6 5 4 3 2 1
2단계 8 + 1 + 3 + 5 + 7 + 9 = 33
3단계 33 * 3 = 99
4단계 8 + 0 + 2 + 4 + 6 + 8 = 28
5단계 99 + 28 = 127
6단계 127 + 3 = 130

따라서, 체크디지트는 3이 되며, 완성된 KAN코드는 880 1234 56789 3 이 됩니다


바코드 인쇄 규격

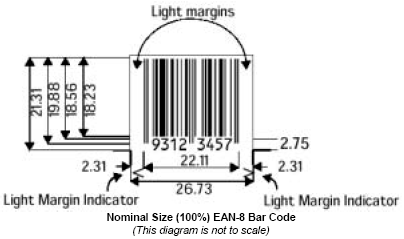

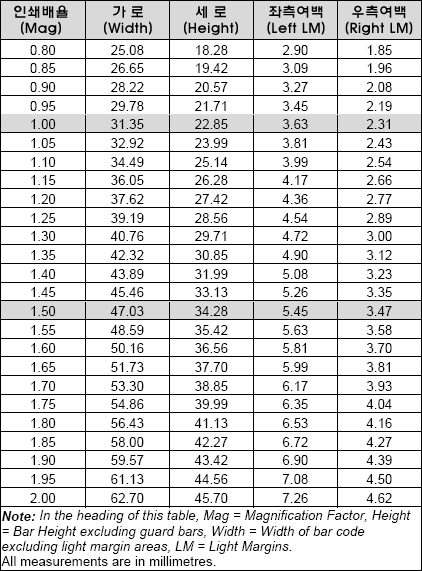

EAN-8 바코드 인쇄 규격

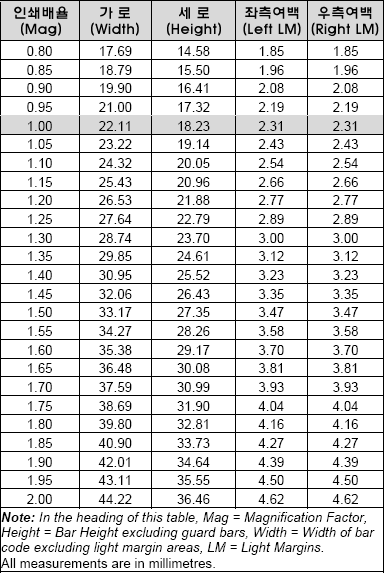

( 바코드 배율별 인쇄크기 )

* LM = Light Margin, 측정단위 = mm

* 바코드 인쇄크기가 105% ~ 120% 일때 가장 판독율이 높습니다.

표준규격(100%)

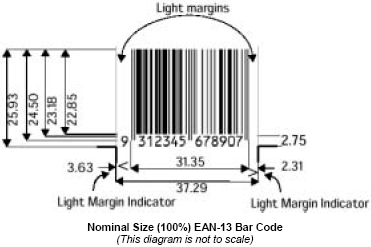

EAN-13 바코드 인쇄 규격

( 바코드 배율별 인쇄크기 )

* LM = Light Margin, 측정단위 = mm

* 바코드 인쇄크기가 105% ~ 120% 일때 가장 판독율이 높습니다.

표준규격(100%)

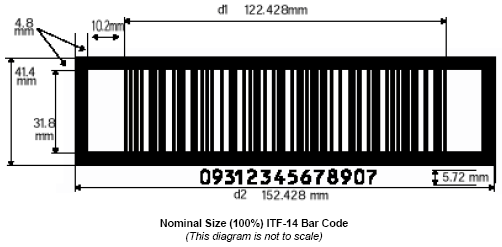

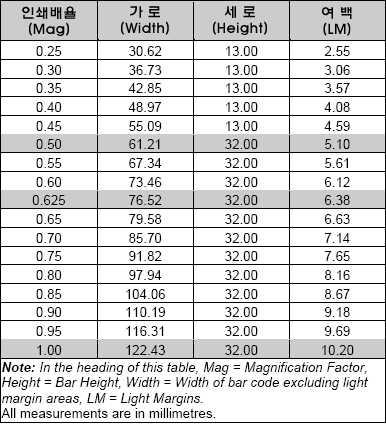

EAN-14 바코드 인쇄 규격

( 바코드 배율별 인쇄크기 )

* LM = Light Margin, 측정단위 = mm

* 62.5% 이상 크기로 인쇄해야 합니다.

표준규격(100%)

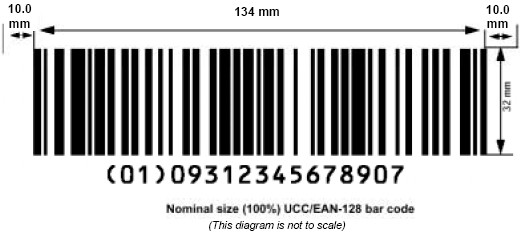

EAN-128 바코드 인쇄 규격

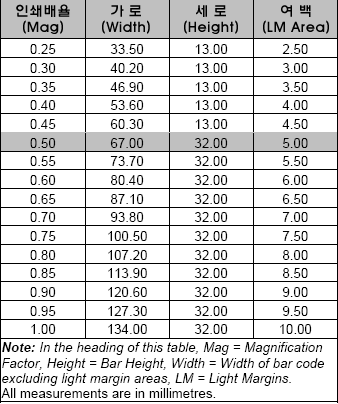

( 바코드 배율별 인쇄크기 )

* LM = Light Margin, 측정단위 = mm

* 50% 이상 크기로 인쇄해야 합니다.

표준규격(100%)

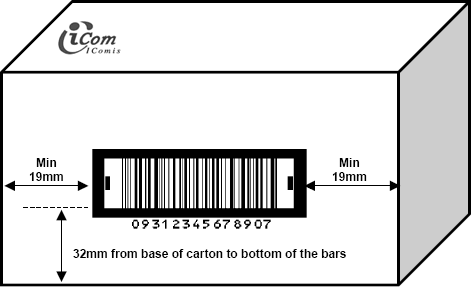

박스 바코드 인쇄 위치

표준규격

* 박스 최하단에서 최소한 32mm 이상 위치

* 좌, 우측 모서리에서 최소한 19mm 이상 간격 유지
