 개 요





::AUTO-LABELLER 오토라벨러,자동라벨부착기,자동 라벨 인쇄부착기,바코드 RFID 라벨자동부착시스템





 부착물(WORK)의 형상에 따라 다양.
 상품에 따라 부착 위치가 다양.
 상품에 따라 부착 방법이 다양.
 설치하는 LINE의 상황에 따라 방법과 능력,설정등이 각양각색.
 부착하는 LABEL(상지,COATING지,FILM,TAPE 등)의 소재가 다양.













       ** 동영상 자료 : 바코드라벨 자동 인쇄,부착 시스템 (Auto Labelling System) **


       Barcode Label Auto Labelling System












       바코드라벨 , 일반라벨 자동 인쇄 부착 시스템 : 오토라벨러 (Auto Labelling System)




















 DataFlex TTO(Thermal Transfer Overprinter)




 PP,비닐,PE등 사용 포장공정에서 제조일자,로트번호,바코드 고해상 마킹 열전사필름프린터
 열전도방식 300DPI 인쇄품질과 트윈스텝모터 리본 구동장치로 리본에러방지 기능
 정지라인 및 연속라인에 적용이 가능하며,샤프트 엔코더가 장착 변속라인에의 적용도 가능



 < DataFlex TTO 53 >

- 연속인쇄 가능면적 : 53mm(W) x 135mm(L)
- 간헐인쇄 가능면적 : 53mm(W) x 75mm(L)
- 장착가능 리본길이 : 1000 m
- 사용가능 리본폭 : 20mm ~ 55mm
- 연속라인 인쇄속도 : 40mm/sec ~ 800mm/sec
- 정지라인 인쇄속도 : 50mm/sec ~ 800mm/sec
- 전원 및 에어 : 110V / 220V (300W) , AIR : 6 BAR
- 해상도 : 300 DPI
- 리본색상 : Black Blue Red Green White Yellow Orange Brown Magenta Cyan
- 리본종류 : 왁스/레진(Wax/resin),고속레진(HighSpeed Resin),고급레진(Premium Resin)


 < DataFlex TTO 107 >

- 연속인쇄 가능면적 : 107mm(W) x 200mm(L)
- 간헐인쇄 가능면적 : 107mm(W) x 75mm(L)
- 장착가능 리본길이 : 600 m
- 사용가능 리본폭 : 55mm ~ 110mm
- 연속라인 인쇄속도 : 40mm/sec ~ 520mm/sec
- 정지라인 인쇄속도 : 50mm/sec ~ 520mm/sec
- 전원 및 에어 : 110V / 220V (300W) , AIR : 6 BAR
- 해상도 : 300 DPI
- 리본색상 : Black Blue Red Green White Yellow Orange Brown Magenta Cyan
- 리본종류 : 왁스/레진(Wax/resin),고속레진(HighSpeed Resin),고급레진(Premium Resin)











AUTO-LABELLER<자동라벨부착기>를 적용함에 있어






 부착물(WORK)의 형상에 따라 다양.
 상품에 따라 부착 위치가 다양.
 상품에 따라 부착 방법이 다양.
 설치하는 LINE의 상황에 따라 방법과 능력,설정등이 각양각색.
 부착하는 LABEL(상지,COATING지,FILM,TAPE 등)의 소재가 다양.





이상과 같은 조건등을 가지고 ROLLER , CYLINDER , AIR-JET TYPE , 기타 특수 TYPE등의  기종을 조건에 맞게 선택할수 있읍니다.













AUTO-LABELLER<라벨 자동 부착기>의 제품형태에 따라







단순 LABEL 부착기
상품의 형태에 따라 사전에 LABEL에 DATA를 인쇄하여 ROLL형태로 제작 LAEBLLER에 LOAD하여 상품의 표면에 부착시 사용한다.









자동인쇄 및 부착기
ROLL 형태의 무지 LABEL을 LOAD하여 PRINTER부에서 인쇄하고 동시에 부착부에서 제품 표면에 부착한다. 제어부는 주변설비(PLC)와 연동하여 자동화 작업을 할수있다.
(최근;물류자동화 LINE에서 가장 많이 사용함)









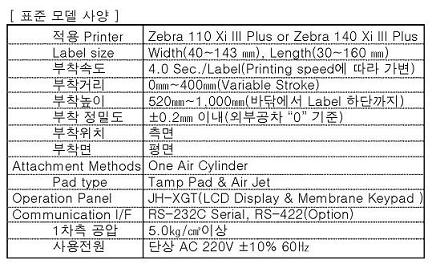

PRINTER 연동부착기
PRINTER와 부착기가 분리되어 있으며 PRINTER는(ZEBRA,SATO,FARGO, 기타제품가능)이며 부착부는 단순히 LABEL부착기와 같은 기종으로 사용하거나 ROBOT등과  같은 기계와도 연동하여 사용이 가능한 형태의 기종이다.









이와같이 COMPUTER와 Auto-Labeller를 이용한 생산관리,공정관리,물류관리등의 SYSTEM화 및 자동화를시킴으로서 공장 자동화 및 물류 자동화등 제반 업무를 성력화 하고 있습니다.













 AUTO-LABELLER<자동라벨부착기>를 적용함에 있어





 부착물(WORK)의 형상에 따라 다양.
 상품에 따라 부착 위치가 다양.
 상품에 따라 부착 방법이 다양.
 설치하는 LINE의 상황에 따라 방법과 능력,설정등이 각양각색.
 부착하는 LABEL(상지,COATING지,FILM,TAPE 등)의 소재가 다양.











 부착 방식에  따른  기본 원리






ROLLER TYPE


부착 START 신호 수신 후 기동 MOTOR에 의해서 LABEL 후지를 당기어,DESPENSER를 이용하여 후지의 흐름 방향을 바꾸어 줌으로써 LABEL만을 내보내주어 이동중의 부착물(WORK)에 ROLLER로 LABEL을 눌러주는 방식














CYLINDER TYPE

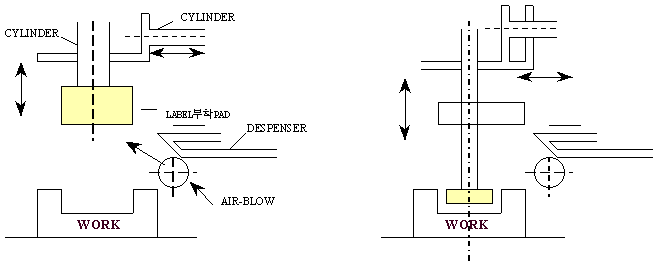

후지로부터 떨어진 LABEL을 LABEL 흡착 PAD로, AIR의 힘을 이용하여 AIR  CYLINDER로 LABEL을 이동시켜 부착물(WORK)의 지정된 부위에 붙이는 방식
















AIR TYPE

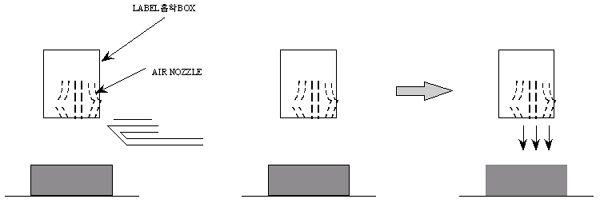

LABEL을 후지로 부터 떼어주는 방식은 다른 방식과 동일하나 후지에서 떨어져 나온 LABEL을 LABEL부착 BOX로 받아 부착 START신호를 수신한 후에 AIR-JET로 공간을 통하여 부착물(WORK)의 지정된 부위에 LABEL를 쏘아 붙이는 TYPE


















크게 분류하면 이상의 3TYPE이 됩니다만 CYLINDER와 ROLLER를 조합한  CYLINDER-ROLLER TYPE 이라든가,WORK의 형상이나 부착 부위의 향상에 대응하여 고안하는 특수한 부착 방식도 가능함.

















 TYPE별 주요특징






ROLLER TYPE

CYLINDER TYPE

AIR TYPE

C.R TYPE

부착정도

±1.5

±0.3

±0.5

±0.3



(매/분)

LABEL의길이(20)
150 - 200매

(40 - 50)
15 - 20매

(20)
200 - 350매

(300)
15매



-Work 이동중 부착
-불규칙 곡면 가능
-평면 부착
-기포대책양호

-Work 정지중 부착
-불규칙 곡면일부 가능
-면 부착
-기포 대책 약간 양호

-Work 또는 정지중 부착
-규칙 곡면 가능
-소면 부착
-기포 대책 약간 불량

-이동 또는 정지중 부착
-불규칙 곡면링부 가능
-소면 부착
-기포 대책 양호














 제품에 따라 다소 정밀도는 +/- 0.2 차이가 있음





 부착 능력도 제품에 및 LABEL 길이 및 인쇄 내용물에 따라 다소 차이가 있음





 제품의 TYPE별 특징<자동인쇄 및 부착기 일체형>





ROLLER-TYPE




PRINT SPECIFICATION

AL-XXXX

Apply Method

Roller Type

Apply Speed

Depends on Conveyer Speed

Label Size

30mm(Width) X 30mm(Length) - 130mm(Width) X 180mm(Length)
(Option : Special Size Available)

Power

AC 110V +/- 10% , 50/60Hz , 300VA

Dimensions

Printer : 14.4"(Width) X 15.2"(Length) X 22.4"(Depth)
            360mm(Width) X 380mm(Length) X 560mm(Depth)

Weight
